Współczesna architektura coraz odważniej odchodzi od prostych, prostopadłościennych brył na rzecz płynnych linii, miękkich promieni i łukowych otworów. Projektowanie elewacji ceramicznej po krzywiźnie nie jest jednak wyłącznie wyzwaniem estetycznym – to przede wszystkim rygorystyczny test z inżynierii materiałowej, geometrii detalu oraz fizyki budowli.
Realizacja Imaginarium – nowej siedziby firmy Exotec w Wasquehal (Francja) – to ikoniczny przykład tego, jak świadomie zastosowane płytki klinkierowe francuskiej manufaktury Rairies Montrieux potrafią połączyć bryłę, wnętrze oraz płynny ruch użytkowników w jedną, spójną opowieść architektoniczną.
Jak przełożyć tak ambitną koncepcję łuków i zaokrągleń na wykonalny detal budowlany? Poniżej analizujemy kluczowe zagadnienia techniczne niezbędne przy specyfikacji ceramiki na elewacjach o złożonej geometrii.
1. Geometria łuku a wymiar płytki: Jak uniknąć efektu „załamania” linii?
Prowadzenie płytki klinkierowej po łuku wymaga precyzyjnego doboru formatu ceramiki do promienia krzywizny ($R$). Przy montażu prostych płyt na łuku powstaje naturalna wielokątna aproksymacja (tzw. efekt tarczy). Im większy format płytki, tym bardziej zauważalne stają się uskoki na pionowych spoinach.
- Małe promienie (R < 1,5 m): Wymagają stosowania wąskich formatów (np. formaty połówkowe lub format DF/NF układany pionowo w wiązaniu stojącym) bądź zamawiania dedykowanych płytek profilowanych promieniowo (*sur-mesure*).
- Średnie i duże promienie (R > 2,5 m): Pozwalają na stosowanie standardowych płytek elewacyjnych. Kompensacja krzywizny odbywa się wówczas poprzez mikro-regulację grubości spoiny pionowej (spoiny wewnętrzne są minimalnie węższe od zewnętrznych).
2. Perfekcyjny narożnik 90°: Dlaczego cięcie pod kątem 45° to błąd?

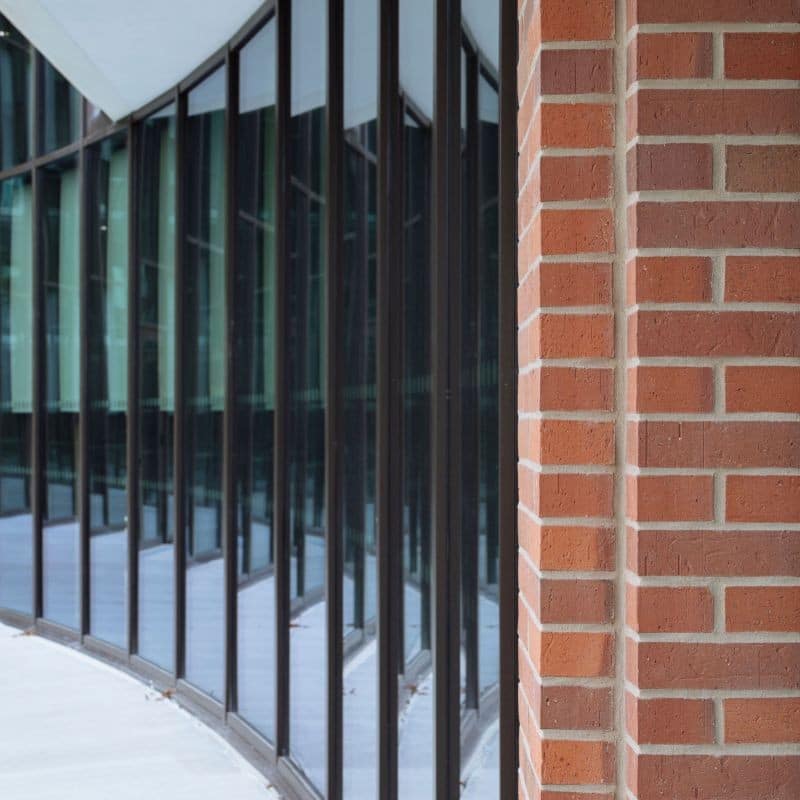

Na zdjęciach szczegółowych z realizacji Exotec widzimy idealne, wyraziste narożniki o krawędziach 90°. W systemach płytkowych osiągnięcie takiego efektu wymaga odrzucenia półśrodków, takich jak ukosowanie krawędzi (cięcie pod kątem 45°).
Przy wykończeniu narożników stosuje się **płytki kątowe (L-shaped corner tiles)** wyciągane fabrycznie w procesie ekstrudowania (ciągnienia gliny):
- Ciągłość tekstury: Płytka kątowa posiada licową fakturę i kolor na obu ramionach, co idealnie imituje pełną cegłę murowaną.
- Ochrona przed infiltracją wody: Brak spoiny na samej krawędzi narożnika eliminuje słaby punkt, w który mogłaby wnikać woda opadowa powodująca uszkodzenia mrozowe.
- Trwałość mechaniczna: Narożniki budynku są najbardziej narażone na uderzenia i uszkodzenia – monolityczna płytka kątowa gwarantuje najwyższą odporność.
3. Nadproża łukowe i ślepe arkady – Detal konstrukcyjny

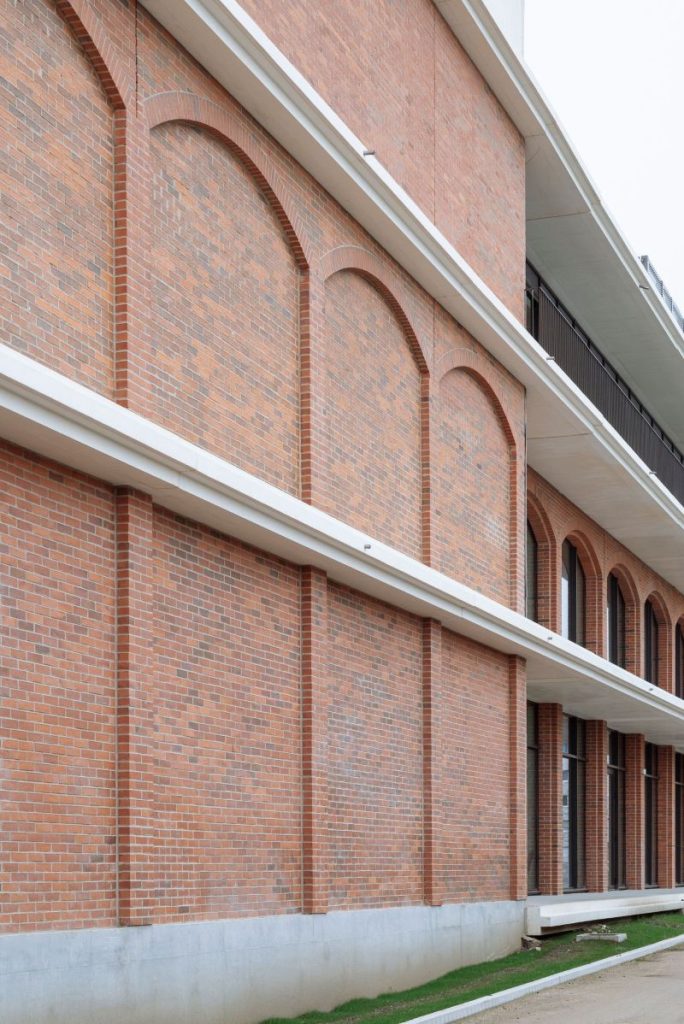

Jednym z najbardziej efektownych elementów budynku Exotec są wysokie, łukowe nadproża oraz rytmiczne, ślepe arkady na płaskich ścianach. W nowoczesnym budownictwie (gdzie ceramika stanowi okładzinę na podkonstrukcji lub warstwie ocieplenia) łuk nie pełni funkcji nośnej – musi być precyzyjnie podwieszony.
W zależności od technologii stosuje się dwa główne rozwiązania:
- Prefabrykowane elementy betonowe/stalowe z przyklejoną płytką: Łuk montowany jest w całości jako jeden element konsolowy mocowany do konstrukcji wsporczej budynku.
- Profile podkonstrukcji wentylowanej docinane po promieniu: Płytka klejona jest na elastycznych zaprawach kl. **C2TE S1/S2** do specjalnie wyprofilowanych płyt cementowo-akralowych mounted na podkonstrukcji aluminiowej.
4. Przejście elewacji do wnętrza: Zacieranie granic budynku
W obiekcie Imaginarium ceramika Rairies Montrieux „wchodzi” przez wielkowymiarowe przeszklenia do doświetlonego atrium. Zintegrowanie fasady zewnętrznej z wnętrzem wymaga uwzględnienia odmiennych warunków pracy materiału:
- Dylatacja na styku ze stolarką: Przejście płytek pod fasadą szklano-aluminową wymaga zastosowania ciągłej dylatacji obwodowej wypełnionej masą elastyczną (np. poliuretanem odpornym na UV), kompensującą pracę osiadania oraz rozszerzalność cieplną.
- Różnice w chłonności i czyszczeniu: We wnętrzu ceramika nie jest zmywana przez deszcz. Zachowanie spójności kolorystycznej wymaga dobrania tej samej partii produkcyjnej gliny oraz odpowiedniej impregnacji powierzchniowej w strefach ciągu pieszego.
5. Rairies Montrieux – Francuskie rzemiosło z certyfikatem EPV
Za wyjątkowym wyglądem płytek użytych w Wasquehal stoi francuska manufaktura Rairies Montrieux z doliny Loary (Anjou). Firma posiada prestiżowy państwowy tytul Entreprise du Patrimoine Vivant (EPV), przyznawany przedsiębiorstwom pielęgnującym unikalne, rzemieślnicze metody produkcji.
Dzięki technologii tradycyjnego ciągnienia oraz naturalnego wypału gliny, płytki Rairies Montrieux charakteryzują się subtelną, ciepłą czerwoną barwą z naturalnymi melanżami, które nadają monumentalnej bryle Exotec ludzki, przyjazny wymiar.
Inżynieryjne FAQ: Specyfikacja krzywizn i łuków
Pytanie: Jakie zaprawy stosować do klejenia płytek klinkierowych na zakrzywionych elewacjach?
Odpowiedź: Na powierzchniach zakrzywionych występują zwiększone naprężenia ścinające wywołane odkształceniami termicznymi. Bezsprzecznie należy stosować wysokoelastyczne, odkształcalne zaprawy klejące klasy **C2TE S1** lub **S2** (zgodnie z normą PN-EN 12004) oraz elastyczne zaprawy do spoinowania o niskiej absorpcji wody (CG2 WA).
Pytanie: Czy na elewacji łukowej konieczne są dylatacje pionowe?
Odpowiedź: Tak. Choć łuk w pewnym stopniu naturalnie przenosi naprężenia ściskające, zmiana promienia pod wpływem temperatury generuje wysokie naprężenia. Dylatacje pionowe na elewacjach ceramicznych wyznacza się standardowo co 8–10 m (dla ścian nasłonecznionych) oraz w punktach przejścia z płaszczyzny prostej w łuk.
Model Współpracy ArtKlinkier: Od Wizualizacji do Budowy
W **ArtKlinkier** pomagamy architektom i inwestorom przeprowadzić skomplikowane projekty elewacyjne bez ryzyka popełnienia błędów wykonawczych:
- Analiza geometrii i doboru formatów: Weryfikujemy wizualizacje pod kątem wykonalności promieni, proponując optymalne formaty i kształtki z oferty Rairies Montrieux i innych europejskich manufaktur.
- Rysunki detali i kształtek: Projektujemy rozwiązania dla narożników, gzymsów, nadproży oraz łuków.
- Dostawa wzorów i makiet (Mock-ups): Dostarczamy próbniki materiałowe oraz pomagamy w budowie fragmentów referencyjnych na placu budowy.
- Wsparcie na etapie przetargu i wykonawstwa: Weryfikujemy specyfikacje DoP, dobieramy chemię budowlaną i nadzorujemy ciągłość technologiczną.
Projektujesz budynek, w którym ceramika ma tworzyć architekturę, a nie tylko ją wykańczać? Prześlij nam elewację, wizualizację lub detal. Dopracujemy rozwiązanie, zanim ambitna koncepcja utknie pomiędzy projektem a budową.
