Współczesna architektura premium dąży do horyzontalnego minimalizmu, w którym tradycyjne proporcje ustępują miejsca dynamicznym, wydłużonym liniom. Wprowadzenie na rynek cegieł długoformatowych (liniowych) – takich jak flagowa seria Randers Tegl Ultima o unikalnych wymiarach 468 x 108 x 38 mm – zrewolucjonizowało projektowanie elewacji klinkierowych.
Jednak zmiana formatu cegły na tak skrajnie wydłużony (długość odpowiadająca dwóm standardowym jednostkom przy wysokości zaleznie od formatu zaledwie 38 mm) całkowicie zmienia fizykę budowli, rozkład obciążeń oraz percepcję optyczną muru.
Dla architektów i konstruktorów oznacza to konieczność przedefiniowania tradycyjnych metod projektowania. Niniejszy przewodnik analizuje kluczowe wzory wiązań (bonding patterns), techniki spoinowania oraz detale inżynieryjne niezbędne przy specyfikacji cegieł z serii Ultima.
1. Dlaczego format liniowy cegieł Ultima zmienia zasady gry?
Tradycyjna cegła modularna (np. format RF o wysokości 65 mm) opiera się na proporcjach, gdzie długość jest w przybliżeniu dwukrotnością szerokości. Pozwala to na intuicyjne projektowanie wiązań opartych na modułach połówkowych.
W przypadku serii Randers Tegl Ultima, ekstremalnie niski i długi profil sprawia, że:
- Dominacja spoin poziomych wzrasta: Układ horyzontalny staje się dominującym elementem kompozycji, optycznie wydłużając i obniżając bryłę budynku.
- Stosunek powierzchni spoiny do lica ulega zmianie: Zaprawa spoinowa może stanowić nawet do 20% widocznej powierzchni elewacji, co bezpośrednio wpływa na jej parametry estetyczne i hydroizolacyjne.
- Wymogi tolerancji wymiarowych są bardziej rygorystyczne: Długie jednostki są bardziej podatne na optyczne uwypuklenie minimalnych odchyleń od płaszczyzny. Randers Tegl Ultima, dzięki rygorystycznemu reżimowi technologicznemu, zapewnia stabilność wymiarową w najwyższych klasach tolerancji Tm/Rm, co jest kluczowe przy precyzyjncyh układach liniowych.
2. Analiza wiązań murarskich dla formatu liniowego
Wybór wiązania (bond pattern) na elewacji liniowej decyduje nie tylko o rysunku fasady, ale także o jej nośności i kompensacji naprężeń termicznych zgodnie z Eurokodem 6 (PN-EN 1996).
| Wzór Wiązania (Bond Pattern) | Charakterystyka Techniczna | Rekomendacja dla Randers Tegl Ultima |
|---|---|---|
| Wiązanie Wozówkowe regularne (Running Bond – 1/2 lub 1/3) | Klasyczne przesunięcie o pół lub jedną trzecią długości cegły. Tworzy powtarzalny, spokojny rytm. | Rekomendowane przesunięcie 1/3. Dla cegły o długości 468 mm przesunięcie o 1/3 wprowadza subtelną dynamikę i redukuje wizualną monotonię na dużych płaszczyznach. |
| Wiązanie Blokowe / Szapowe (Stack Bond) | Cegły układane są precyzyjnie jedna nad drugą, bez przesunięcia. Pionowe i poziome spoiny tworzą idealną siatkę geometryczną. | Wymaga zbrojenia strukturalnego. Jest to wiązanie czysto dekoracyjne. Przy zastosowaniu na ścianie osłonowej, konieczne jest stosowanie systemowego zbrojenia spoin wspornych (np. typu Murfor) w regularnych interwałach pionowych w celu przenoszenia sił ścinających. |
| Wiązanie Dzikie / Niestandardowe (Stretcher bond with varied offset) | Nieregularne, kontrolowane przesunięcia pionowych styków (np. kombinacja przesunięć o 1/4, 1/3 i 1/2). | Idealne dla serii Ultima. Doskonale współgra z rzemieślniczym charakterem cegieł wytwarzanych metodą water-struck (formowanie wodne). Maskuje mikrotolerancje i nadaje elewacji organiczny, unikalny charakter. |
3. Spoinowanie a hydroizolacyjność fasady premium
Profil spoiny decyduje o tym, jak woda opadowa zachowuje się na powierzchni ściany osłonowej. Przy tak dużej ilości spoin poziomych (niski profil cegły – 38 mm), wybór techniki spoinowania ma krytyczne znaczenie dla trwałości konstrukcji w polskiej strefie klimatycznej (wymóg mrozoodporności klasy F2).
- Spoina wklęsła (Concave / Bucket handle): Najbardziej bezpieczny profil z inżynieryjnego punktu widzenia. Ułatwia grawitacyjny spływ wody opadowej, minimalizuje ryzyko zalegania wilgoci i doskonale maskuje drobne niedoskonałości krawędzi cegieł.
- Spoina zlicowana (Flush joint): Tworzy jedną, płaską płaszczyznę z licem cegły. Podkreśla monolityczny, nowoczesny charakter bryły. Szczególnie polecana do jasnych odcieni, takich jak piaskowa Ultima RT 154 czy minimalistyczna Ultima RT 160 (New Nordic).
- Spoina cofnięta / rakowana (Raked joint): Tworzy głęboki cień, potęgując efekt trójwymiarowości fasady. Uwaga inżynieryjna: Nie zaleca się głębokiego rakowania spoin w strefach narażonych na silne wiatry i zacinający deszcz. Powstałe „półki wodne” mogą prowadzić do infiltracji wilgoci i destrukcji mrozowej na stykach zaprawy i ceramiki.

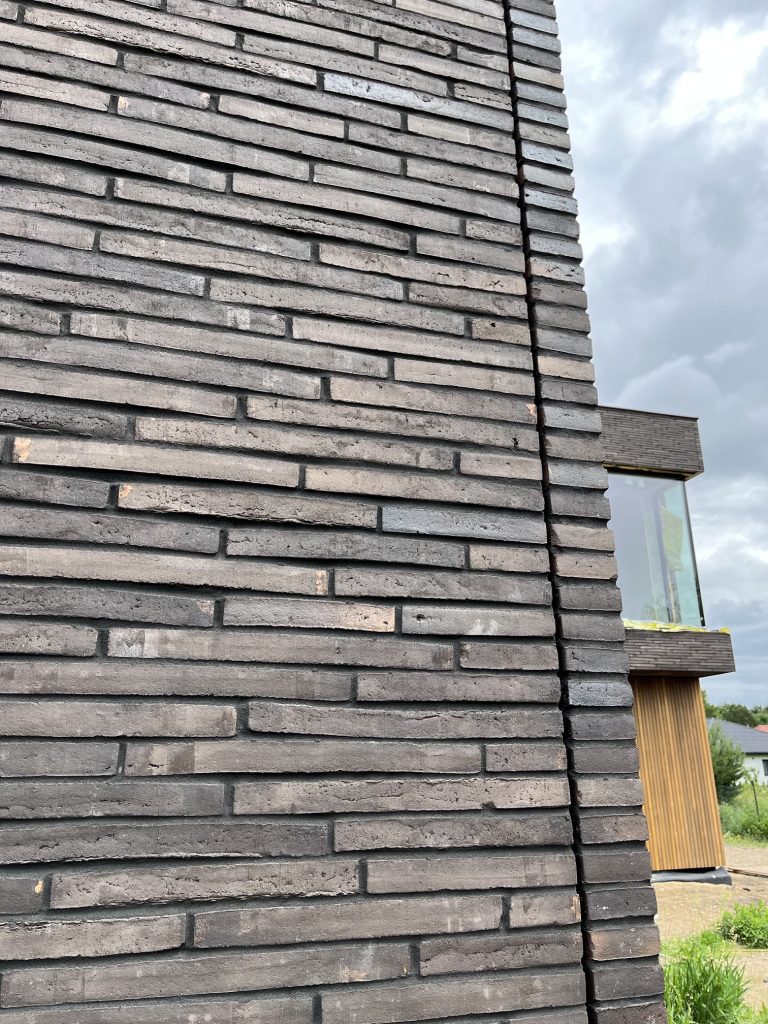

4. Trudny detal: Narożnik budynku z cegły liniowej
Ekstremalna długość cegieł serii Ultima (468 mm) sprawia, że standardowe rozwiązanie narożnikowe (gdzie na narożniku eksponowana jest główka cegły o szerokości 108 mm) może wyglądać nieproporcjonalnie. Różnica między długością (468 mm) a szerokością (108 mm) wynosi niemal 4,3:1.
Rozwiązania projektowe dla narożników liniowych:
- Wprowadzenie pionowego akcentu (Soldier course): Zmiana orientacji cegieł na pionową w strefie narożnej lub nadprożowej, co tworzy architektoniczny kontrast i elegancko rozwiązuje problem proporcji.
5. Ekologia ukryta w rzemiośle – Technologia Randers Tegl
Specyfikując wyroby z linii Randers Tegl Ultima, inwestor otrzymuje nie tylko unikalny design, ale również produkt spełniający restrykcyjne wymogi budownictwa zrównoważonego:
- Metoda Water-struck: Tradycyjny skandynawski proces formowania gliny przy użyciu wody jako naturalnego środka antyadhezyjnego. Nadaje to cegle surową, bogatą strukturę z subtelnymi niuansami kolorystycznymi – bez użycia sztucznych barwników.
Inżynieryjne FAQ dla Specyfikatorów
Pytanie: Jaka jest optymalna grubość spoiny dla cegieł Randers Tegl Ultima (468x108x38 mm)?
Odpowiedź: Dla cegieł serii Ultima zaleca się stosowanie spoin poziomych o grubości 10–12 mm w celu kompensacji naturalnych mikrotolerancji rzemieślniczej cegły formowanej wodą. W przypadku spoin pionowych (stykowych) coraz częściej stosuje się rozwiązanie bezspoinowe (styk na sucho), co maksymalnie uwypukla ciągły, liniowy charakter elewacji.
Pytanie: Czy na elewacji z cegły liniowej w wiązaniu blokowym (stack bond) konieczne jest zbrojenie?
Odpowiedź: Tak. Zgodnie z Eurokodem 6 (PN-EN 1996) wiązanie blokowe nie posiada naturalnego przewiązania murarskiego zapewniającego ciągłość strukturalną. W celu przenoszenia naprężeń i eliminacji ryzyka pęknięć, bezwzględnie należy stosować systemowe, płaskie zbrojenie spoin wspornych (np. stal nierdzewna klasy mrozoodpornej) układane co 2-3 warstwy cegieł.
Pytanie: Jak obliczyć zapotrzebowanie na m² dla formatu Randers Tegl Ultima?
Odpowiedź: Ze względu na zredukowaną wysokość (38 mm), format Ultima wymaga większej liczby sztuk na metr kwadratowy niż standardowa cegła modularna. Przy uwzględnieniu spoiny poziomej 12 mm, nominalne zużycie wynosi około 42 sztuki na m². Dokładne wyliczenia powinny zawsze uwzględniać specyfikę wybranego wiązania i dylatacji pionowych.
Wsparcie techniczne i optymalizacja specyfikacji
W ArtKlinkier doskonale rozumiemy, że projekty premium wymagają indywidualnego podejścia inżynieryjnego. Jako oficjalny partner wiodących europejskich producentów, w tym duńskiej grupy Randers Tegl, oferujemy pełne wsparcie dla pracowni architektonicznych:
- Dostarczamy fizyczne próbki wielkoformatowe (panele referencyjne A2) do weryfikacji inwestorskiej.
- Pomagamy w optymalizacji rysunków wykonawczych pod kątem dylatacji termicznych i systemów podwieszeń ze stali nierdzewnej.
- Weryfikujemy parametry techniczne DoP (Deklaracji Właściwości Użytkowych) pod kątem zgodności z lokalnymi warunkami technicznymi.
